drylin® N carriage for low profile linear guide system with pretension NW-22-27-60P

Order no. Max. rail lengths a C4 A3 C5=C6 h h1 K1* ly lz Weight of rail Price / m
  [L max.]       Min. max.       [mm2] [mm2] [g/m]
Prontos para envio à partir de 24 horas NS-01-27 3000 27 60 0 20 20/49,5 9 1,1 M4 6524 588 290 R$ 153,90 Colocar no carrinho de compras
Prontos para envio à partir de 24 horas NS-01-27-UNGEBOHRT 3000 27 0 0 0 9 1,1 0 6524 588 290 R$ 98,16 Colocar no carrinho de compras
Prontos para envio à partir de 24 horas NS-01-27-AR 3000 27 60 0 20 20/49,5 9 1,1 M4 6524 588 290 R$ 348,74 Colocar no carrinho de compras
Mais sobre a peça selecionada:
3D-CAD 3D-CAD
Encomenda de amostras Encomenda de amostras
PDF PDF
Solicitação de cotação Solicitação de cotação
myCatalog myCatalog

For unbored rails please indicate "Unbored" in the remark.
* for cylinder screw with low head

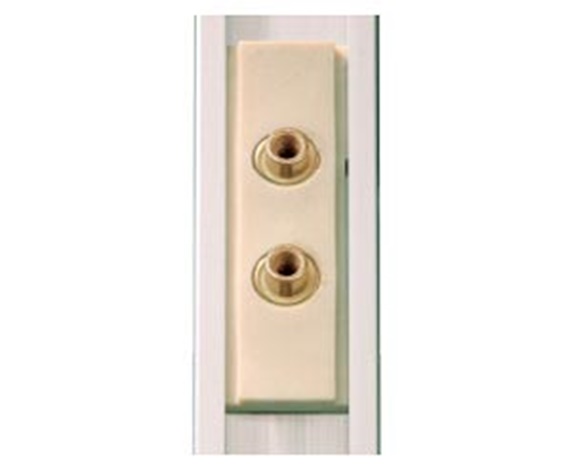

Version 22: Solid polymer carriage with threaded hole

Order no. Weight of carriage
  [g]
Prontos para envio à partir de 24 horas NW-22-27-60-P 12 R$ 64,69 Colocar no carrinho de compras
Mais sobre a peça selecionada:
3D-CAD 3D-CAD
Encomenda de amostras Encomenda de amostras
PDF PDF
Solicitação de cotação Solicitação de cotação
myCatalog myCatalog

Ordering of a complete system

Configuration in few steps:

1. Selection of the number of carriages
2. Selection of the type of carriage
3. Entry of the rail length in mm
4. Selection of the carriage options
5. Selection of the rails options.

Note:

Detailed information can be found above in the drawings and tables, as well as in the below mentioned pages. You can obtain precise specifications on the floating bearing options within the design rules.

drylin® NK-22-27-60P – complete system

Step 1

Enter the required number of carriages.

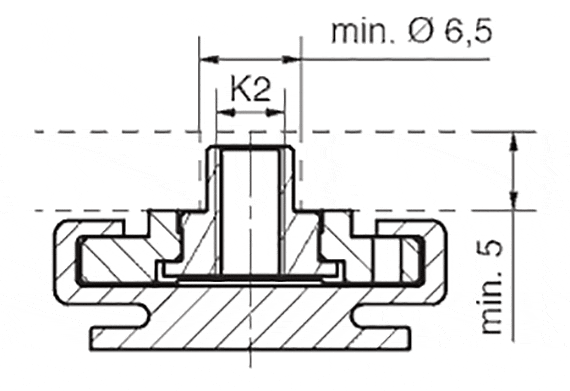

technical drawing
No. of carriages:

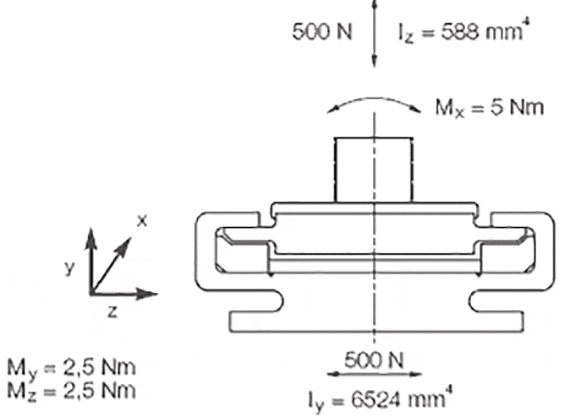

Static load capacity and moments of inertia of an area
