Configurador para DryLin® T – fixação manual

Encomendar um sistema completo

Configuração em poucos passos:

1. Selecione a quantidade de carrinhos
2. Selecione o tipo de carrinho
3. Insira o comprimento do carrinho em mm
4. Selecione as opções de carrinho
5. Selecione as opções de trilho

Nota:

Você encontra mais informações detalhadas nos desenhos abaixo e nas páginas abaixo mencionadas. Você encontra mais informações detalhadas sobre os tipos de rolamentos flutuantes nas regras de construção.

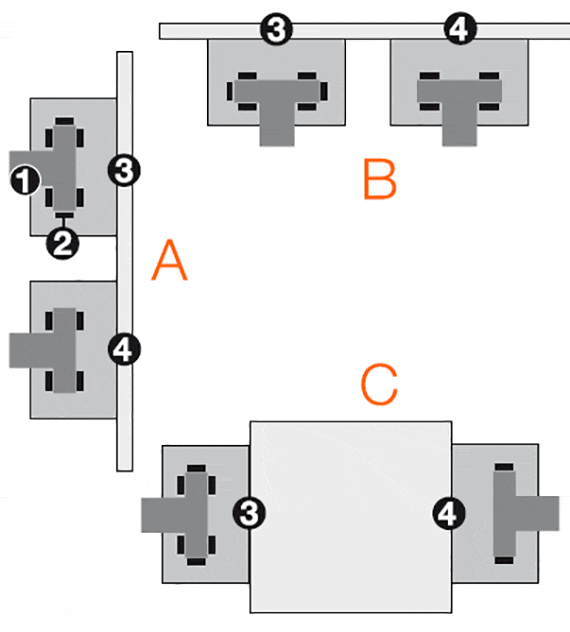

A:Versão com rolamento flutuante em direção z
B:Versão horizontal com rolamento flutuante em direção z
C:Versão horizontal com carrinhos de guia no lado e rolamento flutuante na direção y
1

Trilho

2

Elementos de deslizamento

3

Carrinho com rolamentos fixos

4

Carrinho com rolamentos flutuantes LLZ ou LLY

Aplicação de rolamento flutuante

drylin® TK HKA – sistema completo, fixação manual

Passo 1

Selecionar o tamanho de instalação do carrinho.

technical drawing
Tamanho de instalação do carrinho:

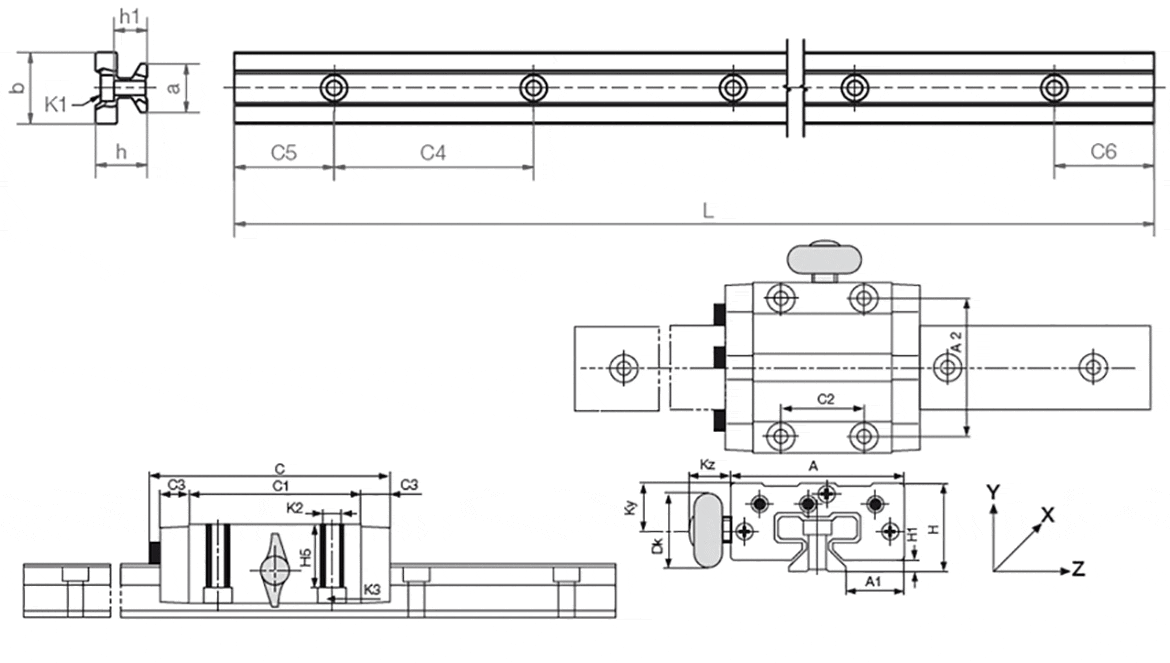

Desenho do sistema DryLin® T com fixação manual

Dimensões e especificações técnicas


Trilhos de guia

Número da peça Peso
[kg/m]
L
máx.
a
-0,2
C4 C5
mín.
C5
máx.
C6
mín.
C6
máx.
h h1 K1 para parafuso
DIN 912
b ly
[mm4]
lz
[mm4]
Wby
[mm4]
Wbz
[mm4]
TS-01-15 0,6 4.000 15 60 20 49,5 20 49,5 15,5 10 M4 22 6.440 4.290 585 488
TS-01-20 1 4.000 20 60 20 49,5 20 49,5 19 12,3 M5 31 22.570 11.520 1.456 1.067
TS-11-20   4.000 20 120 20 79,5 20 79,5 19 12,3 M5 31 12.140 6.360 780 620
TS-01-25   4.000 23 60 20 49,5 20 49,5 21,5 13,8 M6 34 34.700 19.300 2.041 1.608
TS-01-30   4.000 28 80 20 59,5 20 59,5 26 15,8 M8 40 70.040 40.780 3.502 2.832
Modelo de furo padrão simétrico C5: C6

Carrinhos de guia

Número da peça Peso
[kg]
H
±0,35
A C A1
±0,35
A2 C1 C2 C3 H1
±0,35
H5 Rosca K2 Torque de aperto
máx.
[Nm]
K3 para parafuso
DIN 912
TW-01-15 0,11 24 47 74 16,0 38 50 30 9 4,0 16,0 M5 1,5 M4
TW-01-20 0,19 30 63 87 21,5 53 61 40 10 5,0 19,8 M6 2,5 M5
TW-01-25 0,29 36 70 96 23,5 57 68 45 11 5,0 24,8 M8 6,0 M6
TW-01-30 0,50 42 90 109 31,0 72 79 52 12 6,5 27,0 M10 15,0 M8

Dimensões fixação manual

Número da peça Tamanho Kz Ky Dk Rosca de aperto
TW-01-15-HKA 15 19 11,5 20 M6
TW-01-20-HKA 20 18 15 28 M8
TW-01-25-HKA 25 17 19 28 M8
TW-01-30-HKA 30 20 21,5 28 M8
