Troque suas guias lineares agora ...
e reduza custos em até 40 %


Ir para a loja online

Buchas autolubrificantes para guias lineares drylin® – a alternativa econômica às guias com rolamentos métalicos de esferas

Plástico ao invés de metal: substitua guias lineares com rolamentos metálicos de esferas recirculantes e beneficie-se imediatamente das vantagens da operação seca fornecida pela tecnologia linear drylin® livre de lubrificação.

As guias lineares drylin® com buchas autolubrificantes permitem um funcionamento livre de manutenção e livre de lubrificação de componentes de máquinas e equipamentos, cuja função é determinada por movimentos relativos em uma linha reta entre componentes. Os plásticos de alto desempenho especiais dry-tech® dos mancais garantem que os elementos das máquinas possam ser movimentados ao longo de um eixo ou guia de perfil de forma silenciosa e com pouco atrito. Comparado a soluções lineares com elementos recirculantes, os custos de aquisição são até 40% mais baixos e não há custos operacionais adicionais.

Em rolamentos de esferas lineares, uma ou várias filas de esferas suportam o eixo. Para funcionar apropriadamente, elas precisam de um sistema de recirculação de esferas que conduz as esferas de volta no sentido oposto ao sentido de movimento do eixo. O sistema de recirculação de esferas e o alto nível de pressão sobre as esferas devido à carga sendo aplicada a um pequeno ponto em cada esfera são fatores que resultam em possíveis pontos fracos e ruídos. Sistemas de recirculação de esferas podem ser substituídos pelos guias lineares drylin® da igus® em quase todas as áreas de utilização. Devido à sua estrutura simples, as buchas autolubrificantes das guias lineares drylin® são pouco suscetíveis a falhas. Operação livre de lubrificação significa que as partes da máquina permanecem limpas, livres de sujeira, poeira e umidade. Outra vantagem é o funcionamento muito silencioso das guias lineares drylin®.





As vantagens num relance

Até 40% mais econômica que guias de rolamentos de esferas recirculantes

100% livres de manutenção e lubrificação

Resistentes à corrosão e higiênicas

Resistentes ao desgaste

Resistentes a sujeira, pó e umidade

Operação extremamente silenciosa

Sem valor mínimo de encomenda, sem quantidade mínima de encomenda

Envio em 24 - 48 horas

A vida útil pode ser calculada online

Configurável online

As vantagens em detalhe

Mais leve que guias de rolamentos de esferas recirculantes

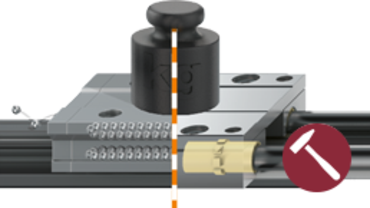

Polímeros de alto desempenho tornam a tecnologia linear drylin® ainda mais robusta

Devido ao uso de elementos de deslizamento feitos de polímeros de alto desempenho, a tecnologia linear drylin® é especialmente resistente ao desgaste e durável - mesmo quando sujeita a altas cargas mecânicas.

Aplicação robusta
Aplicação do cliente:
Avançando com drylin®

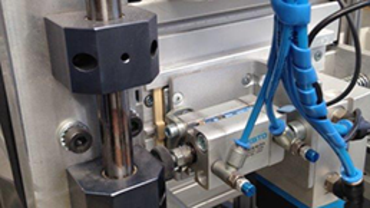

Precisão é uma coisa, condução linear robusta é outra. Com as guias lineares drylin® robustas, a NOVASPORT (ver acima à direita) cria uma lixadeira de bordas para condições extremas, sem perder a precisão necessária.

Robustos
Quer saber mais?

Os sistemas de rolamentos lineares drylin® são robustos sob muitas condições de uso: eles resistem a sujeira, umidade e líquidos, temperaturas altas e baixas, vibrações severas e fortes impactos e pancadas.

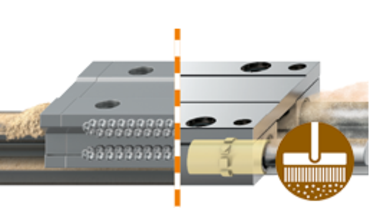

Resistentes a sujeira
Tecnologia linear drylin® – vida útil longa apesar de exposição a altos níveis de sujeira

Ao contrário de guias de rolamentos de esferas recirculantes, a tecnologia linear drylin® utiliza elementos deslizantes feitos de polímeros de alto desempenho que evitam a adesão de sujeira e poeira.

Aplicação robusta
Aplicação do cliente:
Livre de sujeira e poeira

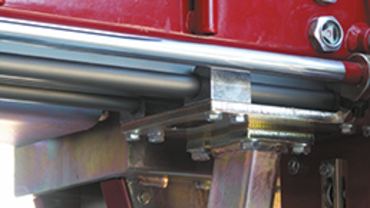

A serra móvel da Serra Maschinenbau GmbH precisa funcionar perfeitamente, ser fácil de operar, de cuidar e de manter, independentemente do tempo. A tecnologia linear drylin® é resistente a sujeira.

Resistentes a sujeira
Quer saber mais?

Os sistemas drylin® podem até mesmo ser usados em lugares onde há areia, limalha e poeira, pois, igualmente a como funciona um limpa-neve, os corpos estranhos são simplesmente forçados a recuarem devido à superfície de contato entre o elemento deslizantes de plástico e a guia.

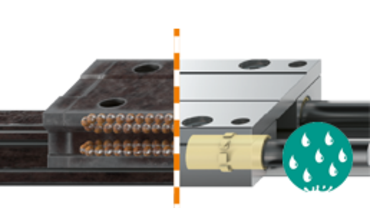

Livres de corrosão
Sem corrosão, sem lubrificação – a tecnologia linear drylin®

Os materiais usados para as guias lineares drylin® são altamente resistentes a vários meios e foram testados para o uso subaquático.

Livres de corrosão
Aplicação do cliente:
Rotulagem - sem ferrugem

Na indústria alimentar e de bebidas, é preciso cumprir requerimentos especiais de higiene. As máquinas e os componentes devem ser livres de corrosão, assim como no caso desta máquina de rotulagem.

Livres de corrosão
Quer saber mais?

A combinação de aço inoxidável de alta liga (p.ex. 1.4571) com um polímero de alto desempenho (p.ex. iglidur® X) é resistente, mesmo quando entra em contato com água do mar.

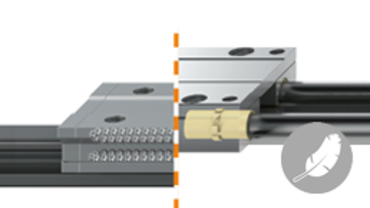

Mais leve que guias de rolamentos de esferas recirculantes
Economize até 75% de peso com a tecnologia linear drylin®

Guias de rolamentos de esferas recirculantes convencionais consistem principalmente de metal, enquanto a tecnologia linear drylin® usa polímeros leves de alto desempenho.

Aplicação leve
Aplicação do cliente:

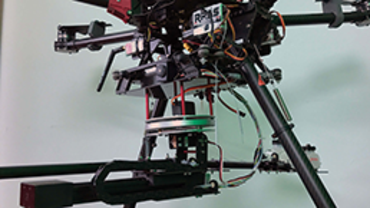

Drone - Condução leve e fácil

Uma guia drylin® feita de fibra de carbono foi usada para um drone – a guia possui a estabilidade necessária, sendo, ao mesmo tempo, robusta e extremamente leve.

Mais leve que guias de rolamentos de esferas recirculantes
Quer saber mais?

Os sistemas de rolamentos lineares drylin® são concebidos para baixas dimensões de instalação e baixo peso. O uso de elementos deslizantes feitos de plástico garante pouca massa para um manuseio fácil.

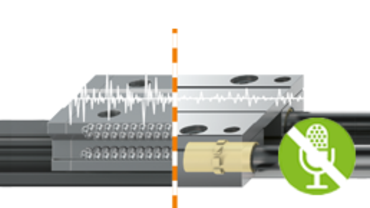

Mais silenciosos que guias de rolamentos de esferas recirculantes
Quatro vezes mais silenciosos devido a elementos deslizantes em polímero

Graças aos seus elementos deslizantes, os produtos drylin® feitos de polímeros de alto desempenho têm em média uma emissão de ruído de 20 dB e são, assim, cerca de quatro vezes mais silenciosos que rolamentos lineares equivalentes de metal.

Aplicação de baixo ruído
Aplicação do cliente:

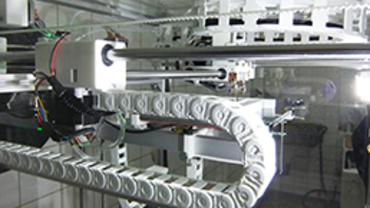

Impressora 3D - Baixo ruído é essencial

A alta taxa de aceleração durante a impressão e movimentos lineares rápidos geram sérias vibrações. Os requerimentos para o sistema de impressão 3D da Kühling&Kühling, que exigia a instalação de uma tecnologia linear silenciosa com amortecimento de ruídos, foram completamente cumpridos pelo sistema drylin®.

Baixo ruído
Quer saber mais?

Sistemas de rolamentos lineares drylin® deslizam sobre plástico ao invés de rolar sobre esferas de aço. Assim, eles produzem significativamente menos ruído e vibração.

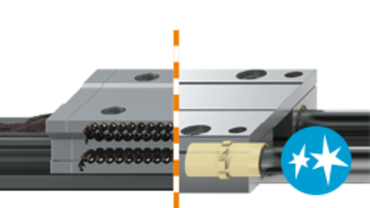

Limpa & higiênica
Tecnologia linear livre de lubrificação para requerimentos higiênicos extremamente altos

Graças aos elementos deslizantes livres de lubrificação e um revestimento de rolamento feito de polímero de alto desempenho, a tecnologia linear drylin® é especialmente limpa e higiênica.

Aplicação limpa
Aplicação do cliente:

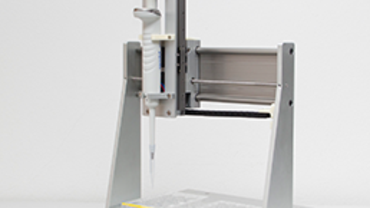

Pipetagem limpa

Uma guia linear limpa que cumpre as exigências higiênicas extremas nos setores farmacêutico, biológico, químico e médico é essencial para dispositivos de pipetagem que são usados pela Universidade de Ljubljana, o que também requer um alto grau de precisão para tais dispositivos.

Limpa & higiênica
Quer saber mais?

Todos os sistemas de rolamentos lineares drylin® operam sem nenhuma lubrificação externa como óleo ou graxa e são, assim, extremamente limpos. Em salas limpas, é importante excluir respingos de graxa e névoas de óleo.

Verificação de fatos: Rolamentos deslizantes versus rolamentos de rolos


Propriedades
Características das
buchas autolubrificantes
da igus®
Características dos
rolamentos de
esferas
Dados técnicos dos
buchas autolubrificantes
da igus®
Dados técnicos
dos rolamentos
de esferas
Especialmente relevante
para os seguintes setores:
Precisão++++0,02 - 0,15 mm0,001 - 0,01 mmMáquinas-ferramentas, processamento CNC, fabricação de produtos eletrônicos
Completamente livres de lubrificação++++  Setor médico, embalagem, alimentos, aplicações em sala limpa, bens de consumo
Livres de manutenção++++  Para vários ramos industriais diferentes
Vantagem de peso++++Alumínio aprox. 2,7 g/cm³
Polímero aprox. 1,5 g/cm³
Aço aprox. 7,8 g/cm³Manuseio, automação, laboratório, lazer
Reatividade altamente dinâmica no caso de cargas baixas++++  Embalagem, manuseio, automação
Reatividade altamente dinâmica no caso de cargas altas++++  Embalagem, manuseio, automação
Variação do comprimento do curso+++++  Tecnologia de câmeras, indústria têxtil
Coeficiente de atrito++++0,15 - 0,3 µ0,001 - 0,05 µAjuste manual, giratório
Sensibilidade a sujeira++++  Embalagem, aplicações pesadas, têxtil, papel, equipamento de pintura
Amortecimento de ruídos ¹+++++45-60 dB60-70 dBSetor médico, laboratórios, móveis
Vantagem de custo+++++  Para vários ramos industriais diferentes
Proteção contra corrosão+++  Sistemas de enchimento/embalagem, substâncias químicas, alimentos
Magnetismo++++Plástico, alumínioAçoMedicina, instrumentos de teste
Resistência química++++1.4751 + iglidur® X1.4112Medicina, alimentos, galvanoplastia, sistemas de enchimento/embalagem
Compatibilidade dos módulos++++  Construção de gabaritos, automação da linha de montagem
Operação silenciosa sem nenhuma vibração+++++  Tecnologia de câmeras, inspeção, medicina, impressora 3D
Adequação para cursos curtos++++  Têxtil, manuseio de materiais
Montagem fácil e substituição rápida++++  Construção de gabaritos, automação da linha de montagem
Rigidez++++  Máquinas-ferramentas, processamento CNC, fabricação de produtos eletrônicos
Deslocamentos longos de mais de 10 m+++  Câmera, manuseio de material, logística
Resistência à temperatura++++até +250 °C Substâncias químicas
Movimento suave++++  Ajuste manual
Aceleração máxima ²+++++50 m/s²15 m/s²Automação, manuseio de materiais
Velocidade máxima ²++++30 m/s5 - 10 m/sAutomação, manuseio de materiais

1) Medido e testado no laboratório da igus®, curso de 400 mm, ajuste manual
2) Quando sujeito a baixas cargas, dependendo do tamanho de instalação 0,1 a 5 kg
Características: +++ forte ++ regular + fraco

Troque já os seus rolamentos!

Calculadora de vida útil para guias lineares
Aqui você pode calcular o potencial de substituição e configurar rolamentos lineares individualmente

Verifique a sua aplicação com facilidade, calcule a vida útil esperada e determine assim o potencial de substituição.

Caixa de amostras de guias lineares
Caixa de amostras de guias lineares

Não tem certeza se um rolamento linear drylin® é a solução certa para a sua aplicação? Encomende já a sua caixa de amostras gratuita.

Consulta pessoal
Consulta pessoal

Gostaria de obter uma alternativa para sua solução existente? Gostaria de receber uma visita nossa para discutirmos a sua aplicação específica? Experimente-nos, aguardamos a sua consulta.

Laboratório de teste: guias lineares
Testado!

Mais de 500 testes por ano em nosso laboratório de teste de 250 m² mostram que as soluções lineares drylin® livres de lubrificação podem substituir sistemas de rolamentos de esferas recirculantes de metal em várias aplicações.
